海南音速噴嘴流量元件-molbloc-S-美國福祿克FLUKE

基于音速噴嘴的molbloc，氣流最高可達5,000 slm

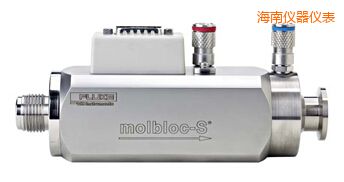

molbloc-S® 是一種高精確度的傳送標準，適用于校準其他傳送標準或過程流量計和控制器。molbloc-S 與 molbox1+ 或 molbox RFM™ 終端配合，可擴展 molbloc/molbox™ 校準系統的量程，并且為中高流量提供出眾的準確度�，F(xiàn)有的 molbox1 終端配備了 4.0 或更高版本的嵌入軟件，而所有 molbox1+ 終端都能與 molbloc-S 結合使用。

特性一覽

· 對于 N2 和空氣，覆蓋高達 5,000 slm 的量程

· 可與 molbox1+ 或現有的 molbox1 和 molbox RFM 質量流量終端以及 COMPASS 軟件結合使用

· 重量校準支持可靠的流量文氏管（音速）噴嘴操作原則

· 污染物敏感度極低

· 測量不確定度：
對于 molbox1+，可達到 ±0.125% 讀數
對于 molbox1，可達到 ±0.2% 讀數
對于 molbox RFM，可達到 ±0.5% 讀數

· 可以使用空氣、N2、Ar、H2、He、N2O 和其他校準氣體，可以對環境氣體進行潮濕氣體密度補償

· 利用 molbox1+S 或其他 molbox 型號加上真空，可實現卓越的量程可調性（10:1 調節）。

· 冗余的上游絕壓測量使用 molbox 絕壓傳感器來降低不確定度并提高可靠性

· 完整的氣體溫度調節和測量

· 連續、實時的讀數，就像傳統的 molbloc-L 層流元件一樣

· 可以實現全自動

molbloc-S量程

通過 molbloc-S 的質量流速可直接與上游絕壓以及獨立的下游壓力或壓力差成比例。molbloc-S 流量量程由 molbloc 的壓力到流量轉化率 KF 定義。KF 的單位為 sccm/kPa，它定義了質量流量與傳送到 molbloc-S 的上游絕壓之間的關系。molbloc-S 校準工作是針對與 20 到 200 kPa（3 到 30 psia）、50 到 500 kPa（7 到 70 psia）或 200 kPa 到 2 MPa（30 到 300 psia）的上游壓力相對應的量程執行的。

為了使流量測量有效，molbloc-S 文丘管噴嘴處的流量是最重要的，泥漿流量計，例如，氣體速度等同于本地音速。當背壓率足夠低時可以達到關鍵流量，或保持 BPR 不變（molbloc-S 下游絕壓除以上游絕壓）。關鍵流量可接受的 molbloc-S BPR 值的上限介于 0.5 和 0.9 之間，電磁流量計價格，具體取決于流量的雷諾數。

由于通過 molbloc-S 的質量流量與上游絕壓成比例，小流量氣體流量計，molbloc-S 的流量量程在應用中的限值受 BPR 限值的影響。要使 molbloc-S 元件的量程最大化，分體式電磁流量計，必須在下游連接一個真空泵，減少流動時的下游壓力。當下游壓力足夠低時，就可以將上游壓力以及質量流速調節到針對 molbloc 校準類型的最小值，而不再受 BPR 限值的限制。如果 molbloc-S 使用大氣壓作為下游（無真空泵），則molbloc 所使用的上游壓力必須介于其校準類型的最大壓力到當 BPR 等于當前雷諾數下的 BPR 限值時的最小壓力之間。molbox1 終端包括了一些功能，可測量 BPR，在 BPR 值過高時自動提示操作人員，電磁流量計廠，避免在流量非關鍵時進行測量。

molbloc/molbox通用技術指標
	molbox1+	molbox RFM 除非另行說明，否則所有技術指標均與molbox1相同。
正常工作溫度范圍：	15到35°C
儲存溫度范圍：	-25到35°C
正常工作壓力范圍：	20到200 kPa絕壓（3到30 psia）；或50到500 kPa絕壓（7到70 psia）上游；或200到2000 kPa（30到300 psia），電磁流量計供應商，僅適用于molbox1+S。
總流量量程：	<1到5,000 slm
入口連接： 1E1-S到1E2-S 2E2-S到2E3-S 5E3-S和1E4-S	1/4 in. VCR™ 1/2 in. VCR™ 1 in. VCR™或1 in. NPT
出口連接： 5E1-S到2E3-S 5E3-S、1E4-S	16 mm (3/4 in.) ISO-KF型真空法蘭盤 40 mm (1 1/2 in.) ISO-KF型真空法蘭盤
支持的氣體：	氮氣(N2)、干空氣、潮濕空氣、氬(Ar)、一氧化碳(CO)、氦(He)、氧氣(O2)、二氧化碳(CO2)、四氟化碳(CF4)、乙烷(C2H6)、乙烯(C2H4)、三氟甲(CHF3)、六氟乙烷(C2F6)、氫氣(H2)、甲烷(CH4)、一氧化二氮(N2O)、丙烷(C3H8)、六氟化硫(SF6)、丁烷(C4H10)、八氟環丁烷(C4F8)、氙氣(Xe)
流量測量
范圍：	取決于molbloc的尺寸和壓力校準量程（請參閱molbloc-S量程表格）
所需背壓率：	0.4到0.9，取決于雷諾數
校準氣體：	標準：干空氣可選：N2（取代標準空氣校準或作為補充）、Ar、H2、He、N2O。有關這些氣體和其他氣體在特定量程內的可用性，請咨詢廠家。 *濕空氣操作需要進行干空氣校準
molbloc-S壓力校準量程：	低壓力(LP)： 20到200 kPa絕壓（3到30 psia），上游標準壓力(SP)： 50到500 kPa絕壓（7到70 psia），成豐金屬管流量計，上游高壓力(HP)： 200到2 MPa絕壓（30到300 psia），上游 * HP校準僅適用于molbox1+S終端 *流量測試技術指標在10%到100% molbloc量程內有效
分辨率：	±0.0015% FS	±0.01%讀數
精確度：	讀數的±0.06％	±0.30%讀數
預測的穩定度（一年期）	讀數的±0.05％	讀數的±0.2％
測量不確定度	讀數的±0.2％特級校準：±0.125%讀數	50到500 kPa時，±0.5%讀數

型號	描述
1E1-S	KF [sccm/kPa]: 10 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流元素 · 運輸和存儲箱 · 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
2E1-S	KF [sccm/kPa]: 20 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流元素 · 運輸和存儲箱 · 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
5E1-S	KF [sccm/kPa]: 50 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流元素 · 運輸和存儲箱 · 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 標準壓力(SP)的標準不確定性校準，沖板流量計，并具有空氣和經認證的校準報告。溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
1E2-S	KF [sccm/kPa]: 100 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流元素 · 運輸和存儲箱 · 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
2E2-S	KF [sccm/kPa]: 200 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流元素 · 運輸和存儲箱 · 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
5E2-S	KF [sccm/kPa]: 500 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流元素 · 運輸和存儲箱 · 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
1E3-S	KF [sccm/kPa]: 1000 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流元素 · 運輸和存儲箱 · 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 標準壓力(SP)的標準不確定性校準，渦輪流量計江蘇順通，并具有空氣和經認證的校準報告。溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
2E3-S	KF [sccm/kPa]: 2000 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流元素 · 運輸和存儲箱 · 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
5E3-S	KF [sccm/kPa]: 5000 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流元素 · 運輸和存儲箱 · 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 標準壓力(SP)的標準不確定性校準，固體流量計，并具有空氣和經認證的校準報告。溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
1E4-S	KF [sccm/kPa]: 10,000 每個molbloc-S在交付時都附帶以下內容： · molbloc-S流量元素 · 運輸和存儲箱 · 用于molbloc上游連接的柔軟的，可重復使用的VCR O形圈；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明 · 處于標準壓力(SP)的標準不確定性校準，具有空氣和經認證的校準報告。 · 高度的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
molbloc-S校準選件	低壓20到200 kPa（3到30 psia） molbloc上游（指定溢價或標準）標準壓力50到500 kPa（7到70 psia） molbloc上游（指定溢價或標準）高壓200到2000 kPa（30到300 psia） molbloc上游（指定溢價或標準）
